BIM-Navigation: Wenn Maus und Tastatur nicht mehr reichen

Ein BIM-Modell kann heute tausende Bauteile, verschiedene Fachdisziplinen und eine Vielzahl miteinander verknüpfter Informationen enthalten. Was für Planung, Koordination und Betrieb enorme Vorteile bietet, stellt Anwender im Arbeitsalltag zugleich vor eine praktische Herausforderung: Sie müssen sich schnell und präzise durch immer komplexere virtuelle Räume bewegen. Neben der Leistungsfähigkeit der BIM-Software rückt damit auch die Schnittstelle zwischen Mensch und Modell stärker in den Fokus.

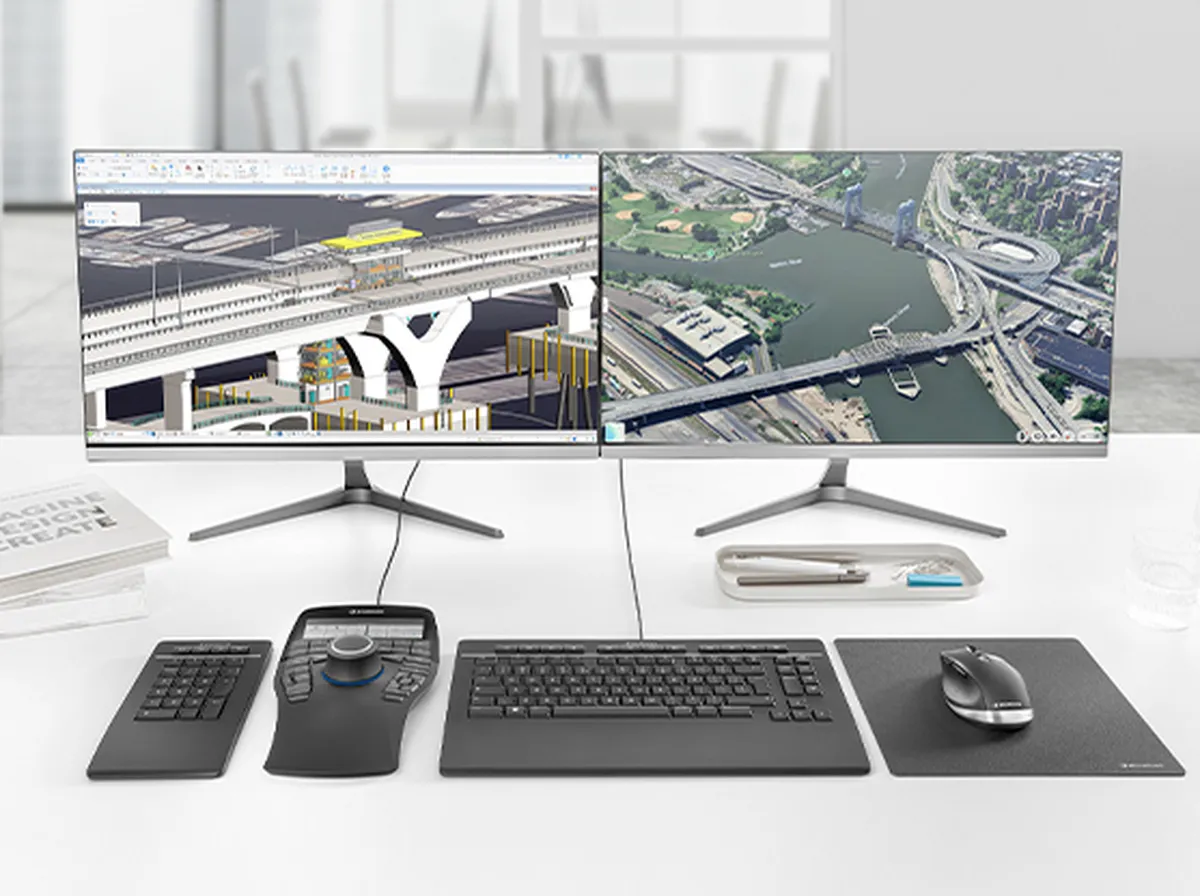

Ein Ansatz besteht darin, Navigation und Bearbeitung auf beide Hände zu verteilen. Während eine Hand weiterhin mit der klassischen Maus Objekte auswählt, zeichnet oder Befehle ausführt, übernimmt die andere die räumliche Navigation. Auf dieses Prinzip setzt der Hersteller 3Dconnexion mit seiner SpaceMouse. Anders als eine herkömmliche Maus ermöglicht sie Bewegungen in sechs Freiheitsgraden. Anwender können ein Modell gleichzeitig drehen, verschieben und zoomen und dadurch beispielsweise Gebäudeteile, technische Anlagen oder Infrastrukturmodelle aus unterschiedlichen Perspektiven untersuchen.

Entscheidend für den Einsatz im BIM-Alltag ist allerdings die Integration in die vorhandene Softwarelandschaft. Nach Angaben des Herstellers werden inzwischen mehr als 300 Anwendungen unterstützt. Dazu gehören unter anderem Autodesk Civil 3D, Navisworks und AutoCAD, Vectorworks, BricsCAD, Bentley MicroStation, GstarCAD sowie Trimble SketchUp und Tekla Structures.

3Dconnexion

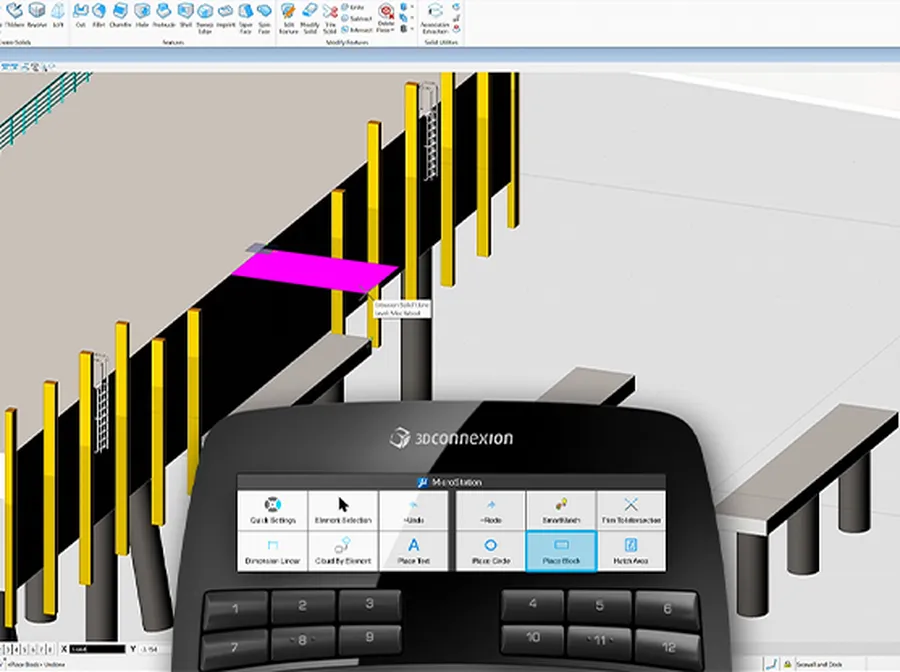

Programmierbare Funktionstasten lassen sich mit Befehlen der jeweils verwendeten Anwendung belegen. Die Software erkennt dabei das aktive Programm und stellt entsprechende Funktionen bereit. So lassen sich Geometrien einfach prüfen, Konstruktionen begutachten und räumliche Zusammenhänge direkt über das Eingabegerät validieren, ohne die Navigation im Modell unterbrechen zu müssen. Der beidhändige 3Dconnexion Workflow reduziert außerdem repetitive Belastungen auf Arm und Hand und steigert zugleich Geschwindigkeit, Genauigkeit und Produktivität.

Auf der BIM World können Besucher den Workflow mit SpaceMouse und CadMouse bei 3Dconnexion selbst testen. Das Unternehmen präsentiert seine Eingabegeräte am Stand 28 im Foyer des Erdgeschosses.
